Le matériel idéal pour l'enquêteur.
« le: 09 Avril 2010 à 01:29:31 »

Un membre d'Open Minds Forum ("Plutron") a eu la très bonne idée de faire une sorte de "boite à outils" pour tout enquêteur OVNI ayant à se rendre sur le terrain et confronté à une Rencontre Rapprochée.

Je reproduis ici cette liste, n'hésitez pas à donner votre avis ou vos suggestions.

-----------------------------------------------------------------------
Matériel de terrain: voici quelques instruments, mis à part les caméras et les engins de vision de nuit, que j'ai pensé pouvoir être utile pour le travail de terrain.

1) Location, Altitude, Date & Heure d'identification.
Utilisation de récepteurs GPS portatifs qui offrent l'heure exacte UTC (très important), et une mesure raisonnablement précise des coordonnées de latitude et de longitude, (avec une précision d'au moins +/- 10 mètres), et d'altitude (référence au niveau de la mer) du lieu d'observation sur le terrain Utilisez le GPS portatif pour mesurer la configuration des endroits de vos mesures, par exemple, où les caméras, les capteurs de la station météo, les lectures Geiger, etc... se trouvent.
Il existe de nombreux modèles de GPS actuellement disponibles, donc je ne propose pas d'échantillon.
Toutefois, l'unité de base choisie doit comprendre la capacité d'afficher l'heure UTC, la Latitude numérique et l'emplacement longitude et l'altitude du récepteur. Le récepteur GPS doit présenter au moins +/-10 de précision des graduations.
Le GPS devrait également avoir une lecture éclairée.

a) réseau de diffraction
Permet de déterminer le spectre lumineux émis par les objets suspects observés. Il utilise la lumière incidente angulaire qui se disperse dans un spectre.
Il faut bricoler un porte-grille sur le réseau de diffraction permettant de l'enlever facilement et d'être installé sur au moins une caméra.
Placez le porte-grille de diffraction en face de la lentille de la caméra, de façon à ce que la lumière entrant dans l'appareil photo aie été décomposée dans son spectre de couleurs.


Edmund Scientific
25.400 lignes (1000 lignes/mm), 2 "x 2 slide", réseau de diffraction monté sur carte, 25 pièces - 15,00 $
N ° Article: 3039502
http://scientificsonline.com/product.asp_Q_pn_E_3001307_A_quick_order_E_true

b) tous les appareils photo doivent être équipés d'un trépied.
Utilisez la commande d'obturateur à distance, pour éliminer les vibrations de l'appareil photo lors des prises de vue.

c) Pyromètre IR, permet de mesurer des températures localement d'objets distants.

Voici quatre pyromètres IR énumérés dans l'ordre croissant du coût et de la portée, ces instruments sont souvent appelés «imagerie», car les données d'informations sont "hachées", ce qui permet une lecture fiable du déplacement des gradients de température statiques ou en léger mouvement.

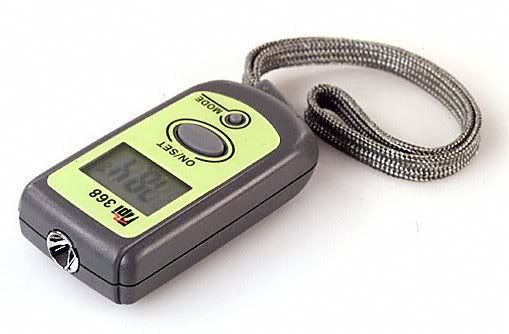

Nr. Digikey: 290-1901-ND, 24 $
Thermomètre infrarouge, visée laser, écran LCD.
-7°F ~ 248°F (-22°C ~ 120°C), LASER °C / °F,
http://search.digikey.com/scripts/DkSearch/dksus.dll?Detail&name=290-1901-ND


===================

Nr. Digikey: 290-1427-ND, 75 $
TPI, thermomètre IR, visée laser, écran LCD, style pistolet, rétro-éclairage, dragonne.
-4°F ~ 572°F (-20°C ~ 300°C), °C / °F,
http://search.digikey.com/scripts/DkSearch/dksus.dll?Detail&name=290-1427-ND


====================

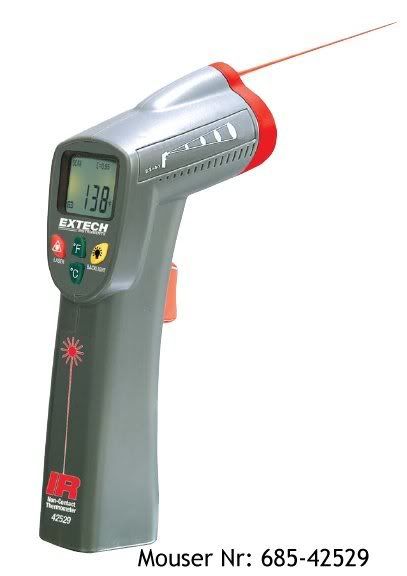

Nr. Mouser: 685-42529, 71,11 $
Nr. Extech: 42529
Extech, thermomètre IR, visée laser, écran LCD, rétro-éclairage, style pistolet, dragonne.
0°F à 600 ºF (-20°C à 320 ºC) 1ºC / F, ± 2% du relevé ou ± 4ºF (2ºC), 0,95 émission.
6 à 14 um de longueur d'onde IR.
Extech Info: http://www.extech.com/instruments/product.asp?catid=62&prodid=382


====================

Nr. Digikey: 614-1038-ND, 100 $
Fluke, thermomètre IR, style pistolet, visée laser, rétro-éclairage, dragonne.
 -20°F À 932°F, °C / °F
http://search.digikey.com/scripts/DkSearch/dksus.dll?vendor=0&keywords=614-1038-ND

2) Météorologie de l'environnement local.

Mesure de l'environnement local de la zone d'observation, qui, de préférence
comprend, - humidité, pression, température, vitesse du vent, direction du vent.
....Qui peut être accomplie en utilisant les instruments de type 'station météo'.

(EBay) Simple Environment Monitor, affichage rétro-éclairé à cristaux liquides, de 34,00 $
N ° Article: 230445600490
Température (deux emplacements)
Humidité (deux emplacements)
La pression barométrique.
admn : image indisponible

==============================

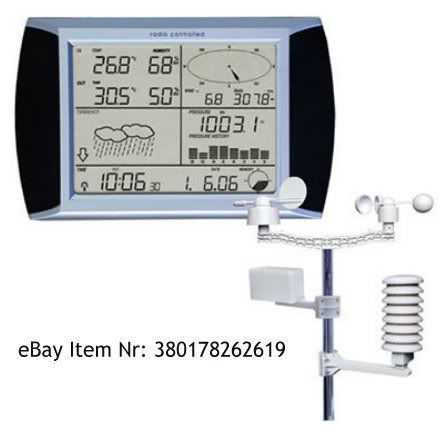

(EBay) Station météo, sans fil (300 pi), USB à un ordinateur portable, 149 $
N ° Article: 380178262619
Vitesse du vent et direction,
Humidité,
La pression barométrique,
Température, (deux emplacements)

a) la température à distance: -40,0°C à 65,0°C (-40°F à +149°F)
b) la température de la tête d'affichage: 0°C à + 60,0°C (32°F à +140°F)
c) Humidité: 1% à 99% (1% résolution)
d) La vitesse du vent: 0 ~ 100 mph
e) la pression barométrique: 27,13 mm Hg (Hg = "Mercure") - 31,89 mm Hg, Résolution: 0,01 mm Hg
f) Pluie (volumétrique relative): 0 - 9999 mm
« Modifié: 26 Octobre 2015 à 23:38:36 par katchina »
IP archivée
IPACO, le nouvel outil destiné aux analyses photos et vidéos d'ovnis est en ligne: www.ipaco.fr

elevenaugust

  • Administrateur
  • *******
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 3397
  • APPONO ASTOS
Re : Le matériel idéal pour l'enquêteur.
« Réponse #1 le: 09 Avril 2010 à 01:30:45 »

3) Métrologie de l'environnement électro-magnétique. observation de l'environnement et mesures locales des hautes et basses fréquences
électromagnétiques et des champs électrostatiques avec un "Tri-Field Meters".

Il existe de nombreux gadgets qui sont appelés «tri-mètres sur le terrain»,
Bien qu'il n'y ait qu'un seul véritable constructeur de "Tri-Field Meters". Cet appareil a été concu par un ingénieur de recherche pour son propre usage, afin de l'aider à débusquer les mystères entourant la physique des phénomènes paranormaux.

Voici quelques-uns de ces outils de ce type dans l'ordre croissant de coût:

Ramsey TFM3C Tri-Field, K3 K2 Meter

Indique les RF, les champs électriques, et les champs magnétiques.

Cet instrument est utilisé par diverses émissions de "chasseurs de fantômes".

eBay objet n°160418587629 - 90 $ assemblé
eBay objet n°360177446018 - 75 $ Kit (nécessite soudage / montage)




==========================================


EMF Original "Chasse aux fantômes" Meter Tri-Field (TM), 150 $
Mesures AC, du champ magnétique, de champ électrique alternatif, et des micro-ondes radio.

4) Compteur Geiger
Ces instruments ne sont jamais autant utiles que l'état d'étalonnage est en cours, et que le degré de familiarité que l'utilisateur a de l'utilisation de l'instrument et de sa connaissance des données physiques à mesurer est élevé.
Il n'y a rien de plus inquiétant que de voir quelqu'un courir avec un compteur Geiger dans une zone de rayonnement potentiellement élevé et qui n'a aucune idée des répercussions.
De petites quantités de radioactivité peuvent être très dangereuses en présentant des effets à long terme ...

Manuel utile pour la maniement du compteur Geiger.
« Modifié: 09 Avril 2010 à 23:06:42 par elevenaugust »
IP archivée
IPACO, le nouvel outil destiné aux analyses photos et vidéos d'ovnis est en ligne: www.ipaco.fr

elevenaugust

  • Administrateur
  • *******
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 3397
  • APPONO ASTOS
Re : Le matériel idéal pour l'enquêteur.
« Réponse #2 le: 09 Avril 2010 à 01:31:19 »

Des compteurs Geiger et assimilés peuvent souvent être achetés sur eBay pour environ $ 250 ~ 400. J'ai acheté le mien pour 207 $ dans une vente aux enchères.


Mon Ludlum 44-7 est équipé d'un détecteur alpha, bêta et gamma sensibles mica à paroi mince, et d'un fin capteur-tube sensible style Geiger-Muller.

Les modèles Ludlum à 3 gammes de sensibilité sont les suivants:
0 à 0,2 mR / h (0,1 large x)
0 à 2 mR / h, (x1 gamme)
0 à 20 mR / h, (x 10 gamme)
0 à 200 mR / h (x 100 large)

Si vous êtes intéressés à obtenir des données pour faire un peu de prospection scientifique, alors vous pouvez envisager l'acquisition de plusieurs instruments différents de mesure radiologique afin de couvrir une large gamme, pratique pour les activités de terrain auto-financées.
Une stratégie d'achat d'instruments simples et relativement bons marchés pourrait inclure:

1) CDV-715, vendu généralement sur eBay pour environ $ 25 ~ 50 $, eBay objet n°: 230447032016
2) CDV-700, vendu généralement sur eBay pour environ $ 60 ~ 100 $, eBay objet n°: 330419910787
3) Ludlum Model 3, vendu généralement sur eBay pour environ 250 $ ~ 400 $, eBay objet n°: 350319484023

En utilisant ce qui précède, vous pouvez couvrir un éventail assez large des grandeurs de mesures.



a) CDV-700 est équipé d'un capteur Geiger-Muller, il mesure:
les particules bêta et les rayons gamma, (pas les particules alpha).
Cet instrument est utile pour d'autres choses parce que c'est un compteur Geiger.
Il est beaucoup plus sensible que le CDV-715/CDV-717
Gamme de mesures du CDV-700:

0 à 0,5 mR / h, (x1 gamme)
0 à 5,0 mR / h, (x 10 gamme)
0 à 50,0 mR / h (x 100 large)

b) Le CDV-715 & CDV-717 instruments ne sont pas des compteurs Geiger,
ils ne sont pas équipés d'un capteur de rayonnement Geiger-Muller, mais plutôt emploient une ionisation de faible sensibilité d'une chambre remplie d'air, ce qui est utile pour une très large mesure de l'ampleur des rayons gamma et X.



CDV-715/717 gamme de mesure:

0 à 500 mR / h (x .1 gamme)
0 à 5 R / h (= 5000 mR / h) (x 1,0 large)
0 à 50 R / h (= 50,000 mR / h) (x 10 gamme)
0 à 500 R / h (= 500.000 mR / h) (x 100 large)

Il existe d'autres instruments modernes récents et quelques-uns même
offrent la possibilité d'enregistrer les mesures dans une mémoire flash interne, puis de les transférer sur un PC.
Voici quelques-uns des outils modernes disponibles:

admn : image indisponible

"Moniteur 4": - alpha, bêta, gamma, X-ray - 309,00 $

ou sous forme de kit (soudure requise) - 199,00 $

Et dernière chose, n'oubliez pas d'apporter beaucoup de piles pour tout ce que vous avez, ou/et des chargeurs de batteries qui travaillent sur 12Volts.
« Modifié: 26 Octobre 2015 à 23:46:03 par katchina »
IP archivée
IPACO, le nouvel outil destiné aux analyses photos et vidéos d'ovnis est en ligne: www.ipaco.fr

harry

  • **
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 1078
  • Dready LOVE !
Re : Le matériel idéal pour l'enquêteur.
« Réponse #3 le: 09 Avril 2010 à 08:50:35 »

Bonjour,

Mon "chef" me demandait de créer un systême de radar comme on commence à en voir pas mal sur nos routes. Vous savez ce sont ceux qui donnent la vitesse affichée aux automobilistes et affiche la valeur en KM/h et/ou un smiley. (C'est pas un truc qui me branche spécialement mais...)

J'ai donc fait des recherches pour savoir s'il fallait créer de A à Z cet engin. Mon idée est venue d'Allemagne (ils sont très forts nos voisins dans la partie "radio") car ils proposent des modules "radar", partie RF (la plus difficile) à un prix qui doit être aux alentours de 200€

Il ne reste alors que la partie "gestion" à créer (détection rapprochement/éloignement et RS232).

La portée de ces radars est de 200métres environ... Oui mais, ça c'est dans l'environnement automobile. Visé dans l'espace la portée serait nettement plus grande. De plus, en changeant l'antenne (patch) par un "cornet" en alu, le gain peut-être très nettement plus important (avec une directivité.... certes!), donc la distance de détection est accrue.
Cela pourrait être "une base" pour se fabriquer un VRAI radar dopler, détecteur... d'UFO's  ::)

Avis aux amateurs/bricoleurs.
Si je le peux, je tenterais l'éssai.... déjà sur des avions.... dans les mois à venir.

La fréquence de ces "machins" est de l'ordre de 24GHz.

Harry

Thx428

  • De la tribu des Mediators
  • Permissions restreintes
  • **
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 1464
Re : Le matériel idéal pour l'enquêteur.
« Réponse #4 le: 09 Avril 2010 à 15:02:04 »

Pas bête du tout Harry! Aller GO!
IP archivée

garf

  • *
  • Hors ligne Hors ligne
  • Messages: 592
Re : Le matériel idéal pour l'enquêteur.
« Réponse #5 le: 09 Avril 2010 à 15:48:56 »


Bonjour

Un outil indispensable

Batterie externe Titan2

Recharge de Pc portable ( la batterie fait 18 000ma) 90 Watts maxi

Deux prises USB pour recharger les mobiles, les I pods, etc .

Pour 150 € max, c'est le pied pour l'autonomie

gros-chacal

  • Invité
Re : Le matériel idéal pour l'enquêteur.
« Réponse #6 le: 09 Avril 2010 à 20:12:35 »

Hello ,

Pour les compteurs Geiger ici une adresse dans Paris 11ème :
https://web1.ibcfrance.fr/index.htm

Dans le moteur de recherche du site , taper : Geiger


Gros-Chacal.
IP archivée

House

  • Invité
Re : Le matériel idéal pour l'enquêteur.
« Réponse #7 le: 09 Avril 2010 à 20:50:33 »

en ce qui concerne les IR, je me demande si une camera ayant l'option vision de nuit permettrait de voir par exemple un cercle de culture ayant une couleur différente du reste de l'environnement la nuit ... ?
IP archivée

elevenaugust

  • Administrateur
  • *******
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 3397
  • APPONO ASTOS
Re : Le matériel idéal pour l'enquêteur.
« Réponse #8 le: 09 Avril 2010 à 23:19:50 »

Merci Harry et Garf, excellentes idées.

Il serait intéressant d'évaluer le coût d'un tel ensemble.
IP archivée
IPACO, le nouvel outil destiné aux analyses photos et vidéos d'ovnis est en ligne: www.ipaco.fr

garf

  • *
  • Hors ligne Hors ligne
  • Messages: 592
Re : Le matériel idéal pour l'enquêteur.
« Réponse #9 le: 11 Avril 2010 à 13:51:05 »


@Harry

Citer
La fréquence de ces "machins" est de l'ordre de 24GHz.

Ce ne serait pas plutôt du 2.4 Ghz ?



harry

  • **
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 1078
  • Dready LOVE !
Re : Le matériel idéal pour l'enquêteur.
« Réponse #10 le: 11 Avril 2010 à 20:17:12 »

Non non, tu as bien lu... du 24GHz !   J'en ai démonté un pour voir.... Classique DRO à ces fréquences... Mais très bien fait... Très "propre"

Faut pas être étonné.... Je connais des gens qui ont testé du 247GHz ! c'est une autre histoire...

garf

  • *
  • Hors ligne Hors ligne
  • Messages: 592
Re : Le matériel idéal pour l'enquêteur.
« Réponse #11 le: 12 Avril 2010 à 11:11:16 »


Bonjour

@Harry

Je croyais qu'une virgule s'était mal placée.

J'avais mal lu

gros-chacal

  • Invité
Re : Le matériel idéal pour l'enquêteur.
« Réponse #12 le: 30 Avril 2010 à 21:05:16 »

Bonjour ,

Ce que je vais dire peux sembler "gros" mais je me souviens très bien du témoignage du Colonnel CORSO quand il évoque clairement que les radars militaires avaient "forcé" l'atterrissage d'un ovni et de son occupant
par phénomène de perturbation du procédé de vol de l'ovni.

Corso pris sa voiture et se rendit près du vaisseau et l'extraterrestre en panne
lui demanda d'arrêter ce qui perturbait le fonctionnement de son vaisseau pour qu'il puisse repartir.

Corso , homme de valeur et intelligent fit couper le radar militaire et l'ovni reparti.

Conclusion : Certains ovnis n'utiliseraient ils -pas quelque chose dans la bande des 3GHZ ??? comme pour les radards ?

Harry :-) ...à ton avis ?


Imaginons maintenant un enquêteur équipé d'un brouilleur qui émet dans cette bande de fréquences ... c'est la pêche aux ovnis !!!

Gros Chacal.
IP archivée

Thx428

  • De la tribu des Mediators
  • Permissions restreintes
  • **
  • Hors ligne Hors ligne
  • Sexe: Homme
  • Messages: 1464
Re : Re : Le matériel idéal pour l'enquêteur.
« Réponse #13 le: 02 Mai 2010 à 09:38:23 »



Imaginons maintenant un enquêteur équipé d'un brouilleur qui émet dans cette bande de fréquences ... c'est la pêche aux ovnis !!


Et aussi arrestation immédiate par nos chers kepi !  ;D
IP archivée

gros-chacal

  • Invité
Re : Le matériel idéal pour l'enquêteur.
« Réponse #14 le: 02 Mai 2010 à 13:48:19 »


Les gendarmes ont beau être des militaires , ils n'utilisent pas la bande des
3 GHZ, quand je parlais des Radars, je parlais des radars AERIENS et non pas ceux utilisés pour flasher les gens en voiture lors d'un excès de vitesse.

Peut être que Harry ou un Radio-Amateur pourra nous confirmer.

Gros-Chacal.
IP archivée
